1 - Cabos elétricos

Cabos de cobre Métrico mm2 Ampacidade A (70oC) AWG/MCM 0,35 - 22 0,50 - 20 0,75 7 18 1,00 10 16 1,50 15,5 14 2,50 21 12 4 28 10 6 36 8 10 50 6 16 68 4 25 89 2 35 111 1/0 50 134 2/0 70 171 3/0 95 207 4/0 120 239 300 150 272 350 185 310 400 240 364 500 300 419 750 500 651 - Cabos de alumínio Tab1 Cabos de alumínio Tab2

DIMENSIONAMENTO DOS CABOS

NBR 5410 tabela 33 - método de instalação
NBR 5410 tabela 36 - seção dos cabos
NBR 5410 tabela 42 - fator de correção conforme circuitos no eletroduto
NBR 5410 tabela 47 - seção mínima
NBR 5410 item 6.2.11.1.6 - taxa de ocupação dos eletrodutos

CONDUTOR DE PROTEÇÃO - CABO TERRA

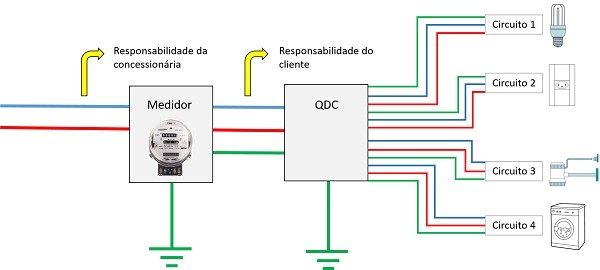

Cada circuito (protegido por um disjuntor) deve ter um conjunto fase + neutro + terra independente.

NBR 5410 item 5.1.2.2.3.6 - Todo circuito deve dispor de condução de proteção em toda sua extensão. Um condutor de proteção pode ser comum a dois ou mais circuitos, desde que esteja instalado no mesmo conduto que os respectivos condutores de fase e sua seção seja dimensionada conforme as seguintes opções:

1. calculada de acordo com 6.4.3.1.2, para a mais severa corrente de falta presumida e o mais longo tempo de atuação do dispositivo de seccionamento automático verificados nesses circuitos; ou
2. selecionada conforme a tabela 58, com base na maior seção de condutor de fase desses circuitos.

A NBR 5410 item 6.4.3.1.3 (tabela 58) indica a bitola do condutor de proteção (terra).

FÓRMULAS

Potência P (Watts) = Potência (cv) x 746 / rendimento (%)
Potência S (VA) = Potência (W) / fator de potência (FP)
Corrente elétrica (i) = S (VA) / Volt em circuitos monofásicos e bifásicos
Corrente elétrica (i) = S (VA) / (Volt x sqrt(3)) em circuitos trifásicos (sqrt(3) é a raiz quadrada de 3 = 1,732)

Exemplo 1 - Chuveiro bifásico 4.600 W e 220 V:

i = 4600W / 220V = 20,9A

Exemplo 2 - Motor trifásico 10 cv, rendimento 90%, FP 0,86 e 380 V:

P = 10cv x 746 / 0,9 = 8.288,89 Watts
S = P / 0,86 = 9.638,24 VA
i = S / (380V x sqrt(3)) = 14,64 A (sqrt(3) é a raiz quadrada de 3 = 1,732)

QUEDA DE TENSÃO PELA DISTÂNCIA

Circuito monofásico: S = I x (L x 2) / (58 x V x 0,04)

S = seção do cabo (mm²)
I = corrente elétrica (A)
L = distância do circuito (metros)
58 = constante de resistividade do cobre
0,04 = perda máxima admitida NBR (4%)

Exemplo: S = 30 x (100 x 2) / (58 x 127 x 0,04) = 20,36 (usar cabo 25 mm²)

Tabela 19 – Cabos Pirelli Pirastic Flex (perda conforme a distância)

• Condutor 1,5 mm² queda de 23 a 27 VA/km
• Condutor 2,5 mm² queda de 14 a 16,8 VA/km
• Condutor 4,0 mm² queda de 9,0 a 10,5 VA/km
• Condutor 6,0 mm² queda de 5,87 a 7,0 VA/km
• Condutor 10,0 mm² queda de 3,54 a 4,20 VA/km

POTÊNCIA DOS APARELHOS DE AR CONDICIONADO

São necessários entre 600 (sem incidência de sol) e 800 (com sol) BTU por metro quadrado; e mais 600 ou 800 BTU por pessoa adicional no local (a primeira pessoa não conta).

Exemplo - Área com 15 m2, sem incidência de sol e cujo uso é de duas pessoas: (600 x 15) + 600 = 9.600 BTU.

Outros fatores que interferem são:

• Aparelhos eletrônicos que esquentam o local.
• Lâmpadas incandescentes que esquentam o local.
• Janelas que permitem a entrada de sol e esquentam o local; cortinas que inibem o sol.

Área Residencial Elétrica (1) FP VA Volts Corrente Cabo cobre (2) Disjuntor (3) 9 m² 7.000 BTU 684 W 0,8 855 VA 220 V 3,89 A 2,5 mm² 10 A 12 m² 7.000 BTU 684 W 0,8 855 VA 220 V 3,89 A 2,5 mm² 10 A 15 m² 9.000 BTU 879 W 0,8 1.099 VA 220 V 5,00 A 2,5 mm² 10 A 20 m² 12.000 BTU 1.172 W 0,8 1.465 VA 220 V 6,66 A 2,5 mm² 16 A 25 m² 15.000 BTU 1.465 W 0,8 1.831 VA 220 V 8,32 A 2,5 mm² 20 A 30 m² 18.000 BTU 1.758 W 0,8 2.198 VA 220 V 9,99 A 2,5 mm² 20 A 35 m² 21.000 BTU 2.051 W 0,8 2.564 VA 220 V 11,65 A 4,0 mm² 25 A 40 m² 24.000 BTU 2.344 W 0,8 2.930 VA 220 V 13,32 A 4,0 mm² 25 A 45 m² 27.000 BTU 2.637 W 0,8 3.296 VA 220 V 14,98 A 6,0 mm² 32 A 50 m² 30.000 BTU 2.930 W 0,8 3.663 VA 220 V 16,65 A 6,0 mm² 32 A

2 - Unidades de medida

Mecânica Sigla Uso Fórmula / conversão Horse power hp Potência 1,0138 cv; 745,7 Watts Cavalo vapor cv Potência - BTU (refrigeração) BTU Potência Watts (refrigeração) = BTU x 0,293 EER (fator de eficiência energética) W / W Ar condicionado Watts (elétrica) = BTU x 0,293 / EER Newton metro Nm Torque (T) - RPM rpm Frequência (f) f = 1 / T (período em minutos) Pascal Pa Pressão (p) p = Força / Área kilopascal kPa Pressão (p) 0,145038 psi Força-pound por polegada quadrada psi Pressão (p) 6,89476976078961 kPa Eletricidade Volt V Voltagem (DDP) V = R x i Ampère A Corrente elétrica (i) i = P / V Ohm Ω Resistência (R) R = V / i Watt W Potência (P) P = V x i Volt-Ampère VA Potência (S) S = P / FP (fator de potência) Hertz Hz Frequência (f) f = 1 / T (período em segundos) Computação Bit b Armazenamento Só pode ser 0 ou 1 Byte B Armazenamento 8 Bits Comprimento Metro m Distância Comprimento x largura Polegada in ou " Distância 2,54 Centímetros Pé ft ou ' Aviação 12 Polegadas Jarda yd Futebol USA 36 Polegadas Milha terrestre mi USA, UK 5.280 Pés Milha marítima - Distância 1.852 Metros Légua - Distância 3 Milhas terrestres (4.828,032 Metros) Área Metro quadrado m2 Lote - Hectare ha Fazenda 10.000 m2 Temperatura 1 Celsius C Geral 33,8 Fahrenheit 2 Celsius C - 35,6 Fahrenheit 1 Fahrenheit F USA 255,92778 Kelvin (K) 2 Fahrenheit F - 256,48333 Kelvin 1 Celsius C - 274,15 Kelvin Peso / massa Grama g - - Grão - - 0,06479891 Gramas Onça oz - 28,34952 Gramas Libra lb ou £ - 453,59 Gramas ou 7.000 grãos Pedra - - 6.350,29 Gramas Tonelada t - 1.000.000 Gramas

3 - Conversão de unidades

Nome Sigla Unidade Femto f 10-15 Pico p 10-12 Nano n 10-9 Micro µ 10-6 Mili m 10-3 Centi c 10-2 Deci d 10-1 Unidade - 100 Deca da 101 Hecto h 102 Kilo k 103 Mega M 106 Giga G 109 Tera T 1012 Peta P 1015

4 - CFTV

VÍDELO BALUN

• Deve ser usado para substituir o cabo coaxial por cabo paralelo ou par trançado e aumentar a distância entre a câmera e o monitor ou DVR.
• O vídeo balun passivo indica que não requer alimentação.
• Impedância do cabo BNC: 75 ohm.
• Impedância do cabo UTP: 100 ohm.
• Formato de vídeo (Citrox): PAL, NTSC.

5 - Iluminação

A iluminação é medida usando:

• Fluxo luminoso medido em lúmen (lm).
• Iluminância (fluxo luminoso por área), medida em lux (lx), onde 1 lux é 1 lúmen por metro quadrado.
• Intensidade luminosa medida em candela (cd).
• Iuminância (quantidade de energia de luz que o olho humano pode perceber) medida em candelas por metro quadrado.
